Slip21 MCU と XBee による同時測定記録

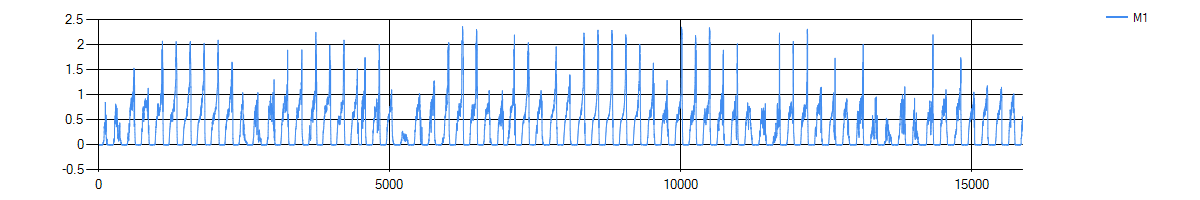

Slie21 はワイヤレスモジュール XBee の温度センサと MCU の測定出力を同時に測定記録ができる。メニューバーの Setup 画面で， Math グループ内の Both XBee and MCU をチェックする。Offset グループ内の MX2, MX3 および M4 をチェックし，そのオフセット値をそれぞれ 0,500,500 に設定し Save する。メニューバー File から Open をクリックし，ATNDed.dat を選択すれば測定記録リストが得られる。メニューバーの Chart をクリックし，Draw ボタンをクリックすればホトセルの測定結果チャートが得られる。

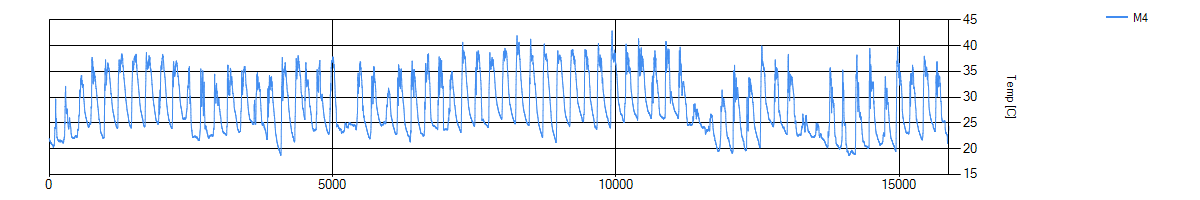

また，チャートグループ内の XM1 のチェックを外し，M4をチェックして Draw をクリックすれば，屋外ワイヤレス温度センサの測定履歴が得られる。最低気温が25℃近く，連日熱帯夜状態が続いていたのがわかる。温度変化状態を詳しく見るには，チャートグループ内の Initial と End の設定値 (Rec No) を変更すれば拡大チャートが得られる。

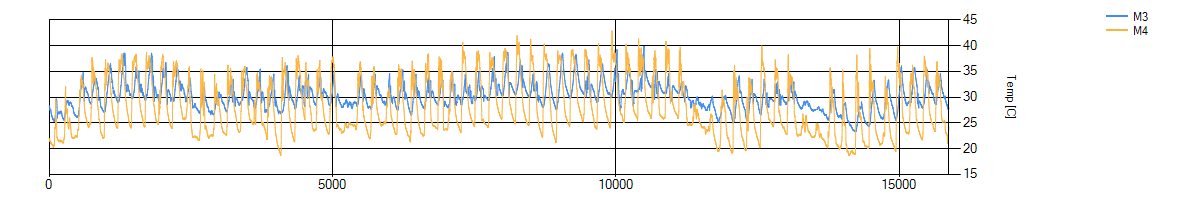

これに室内の温度センサ出力M3を重ね合わせると，次のようになる。両者の最高最低気温のピークが少しずれている。XBee(M4) は東向きに設置してあり，居室は西向きにあるためである。居室内の最低気温が外気温に比べて高い。換気とかの工夫で室温が下げられるかもしれない。

以前の Slip21 MCU H8/3664F による2温度センサ2ホトセル測定例と比べると，記録変動が減少している。こちらの測定結果が実情に即しているだろう。サンプリング周期の違いもあるかもしれないが，信号処理回路の見直しにより測定確度が増した効果の方が大きいだろうと思う。

サンプリング周期 6分
測定期間 07/02 21:54 -- 09/15 10:06
